Hur löder man en gammal 4 polig "Shure kontakt"?

[Leif Baltazars]

Skall göra i ordning kabel till gamla Shure mickar. Snart 40 år sedan jag lödde en sådan. Kommer inte ihåg ett jota Stiften är märkta 1 - 4. Någon som har koll på vad som är vad?

[Jonathan Olsson]

Om det är TA4 (liten kontakt till bl a beltpack) du menar: http://pinouts.ru/Home/ta4_shure_pinout.shtml" onclick="window.open(this.href);return false;

[Leif Baltazars]

Om det är TA4 (liten kontakt till bl a beltpack) du menar: http://pinouts.ru/Home/ta4_shure_pinout.shtml" onclick="window.open(this.href);return false;

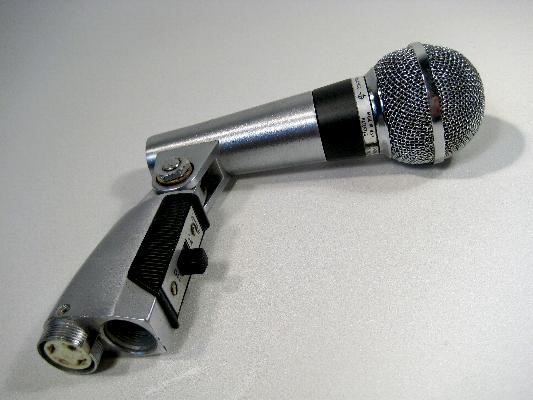

Nope, menar dessa...

[Nicke Löfgren]

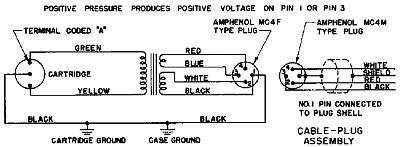

Det är 4polig om man vill ha hög éller låg ohmigt

För hög impedans, är den röda ledningen [stift 2] "het" [ansluta till spets 1 / 4 plug] skärm [stift 1] är ansluten till chassi

För en balanserad låg impedans, Svarta [stift 3] och vit [stift 4] medför är "het" ledare [kabeln till XLR stift 2 & 3 respektive]; skärm [stift 1] är ansluten till chassi [tråd till XLR pin 1 och jord].

För obalanserad låg impedans, den vita ledningen [stift 4] är den "heta" [ansluta till spets 1 / 4 plug] med GRAFIT [stift 3] och skärm [pin 1] kopplats samman chassi mark [ansluta till hölje av 1 / 4 "plug].

Varje ledare inte används bör skyddas

[Nicke Löfgren]

Om det var svamligt så kanske detta är enklast

Pin 1: Ground XLR 1
Pin 2: N/C
Pin 3: Lo-z Hot (+) XLR 2
Pin 4: Hi-Z Hot (+) XLR 3

Jag är nästa 100% säker

[Nicke Löfgren]

Jag hittade en sida (blev lite osäker på mitt egna inlägg)

Men det ser ut att stämma
http://www.mediacollege.com/forum/showthread.php?t=3803" onclick="window.open(this.href);return false;

[Leif Baltazars]

Tack Nicke! Testar i morgon. Sist jag lödde en sådan var 1969 F*n vad tiden går...
